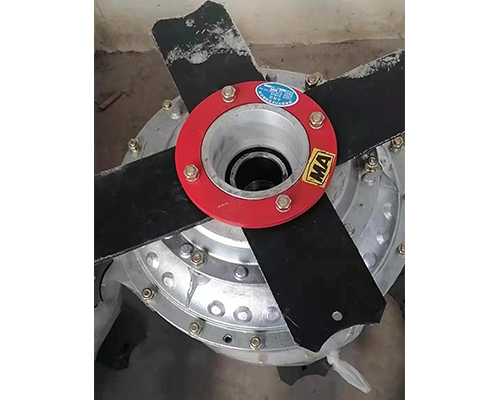

限矩形液力耦合器

限矩形液力耦合器工作原理：

液力耦合器是一个内含两个环形轮片的密封机构。驱动轮称为泵轮，被驱动轮称为涡轮，泵轮和涡轮都称为工作轮。在工作轮的环状壳体中，径向排列着许多叶片。泵轮和涡轮装合后，形成环形空腔，其内充有工作油液。泵轮通常在驱动下旋转，带动工作油液做比较复杂的向心力运动。高速流动的油液在的作用下冲击涡轮叶片，将动能传给涡轮，使涡轮与泵轮同方向旋转。油液从涡轮的叶片边缘又流回到泵轮，形成循环回路，其流动路线如同一个首尾相连的环形螺旋线。

液力耦合器是以液体为工作介质的一种非刚性联轴器。液力耦合器(见图)的泵轮和涡轮组成一个可使液体循环流动的密闭工作腔，泵轮装在输入轴上,涡轮装在输出轴上。两轮为沿径向排列着许多叶片的半圆环，它们相向耦合布置，互不接触，中间有3mm到4mm的间隙，并形成一个圆环状的工作轮。驱动轮称为泵轮，被驱动轮称为涡轮，泵轮和涡轮都称为工作轮。泵轮和涡轮装合后，形成环形空腔，其内充有工作油液。

优点

（1）具有柔性传动自动适应功能。

（2）具有减缓冲击和隔离扭振功能。

（3）具有改善动力机启动能力，使之带载荷或空载启动功能。

（4）具有在外载荷超载时保护电机和工作机不受损坏的过载保护功能。

（5）具有协调多动力机顺序启动、均衡载荷和平稳并车功能。

（6）具有柔性制动减速功能（指液力减速器和堵转阻尼型液力耦合器）。

（7）具有使工作机延时缓慢启动功能，能平稳地启动大惯量机械。

（8）对环境的适应性强，可以在寒冷、潮湿、粉尘、需防爆的环境下工作。

（9）可以使用廉价的笼型电机替代价格昂贵的绕线式电机。

（10）对环境没有污染。
